lzzbj9-35 5p30 800/5A什么意思
一、LZZBJ9-35
L電流互感器；ZZ是支柱式澆注絕緣；B是帶保護級保護用；J是容量加大；9是設計序號；35是工作電壓35KV,最大工作40.5KV；也作LZZBJ9-40.5電壓互感器

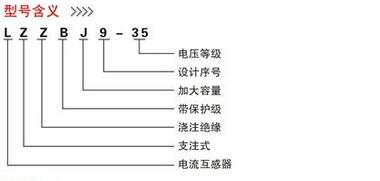

詳細含義參考下圖：
相似型號容易混淆型號：LZZBJ9-35D、LZZB9-35、LZZBJ9-35A/ LZZBJ9-35B LZZBJ9-35G LZZBQ9-35G，下文我們會給你們一一做對比詳解。
二、5P30什么意思
電流互感器中的5P30表示保護級用繞組，P表示保護級，“P”后面的30是準確限值系數，所以5P30的意思就是電流互感器當一次電流達到額定電流的30倍時，此繞組的誤差不能超過±5%，這個繞組是用在線路的過渡保護用的。這里我們說下準確限值系數的意義就是在保證誤差在±5%范圍內時，一次電流不能超過額定電流的倍數，如果此時一次電流比較大，就要選用5P20的，甚至還可能選用5P30的。 我們常見的10P10保護級，指的就是其額定電流的10倍以內的時候，電感器的誤差在±10%以內。詳細可以查看文章《5p30保護級互感器，怎么才能達到等級要求？》
三、800/5A什么意思?
一次電流是800A;二次電流是5A; 二次電流有5A和1A。如：/1A、/5A
四、其他參數
lzzbj9-35 3x5p30 800/5完整型號還少一個額定輸出的參數，單位為VA. 參考 第五點。
五、對應參數表
|
型號
|
額定一次
電流
（A）
|
準確級組合
|
額定輸出
（VA）
|
短時熱電流
（Ith）
|
額定動穩定電流
（Idyn）
|
|
LZZBJ9-35
|
20
|
0.2/5P10
0.5/5P10
0.2/5P20
0.5/5P20
0.2/0.5/5P10
0.2/0.5/5P20
0.2/5P10/5P20
0.5/5P10/5P20
0.5/10P10/10P10/10P10
0.2/0.5/10P10/10P10
0.2/10P10/10P10/10P10
|
20/50
30/50
20/25
30/25
20/30/30
20/30/15
20/30/15
30/30/15
20/20/30/30
15/20/30/30
15/20/30/30
|
6/1
|
15
|
|
30，40
|
7/1
|
17.5
|
|||
|
50
|
12/1
|
30
|
|||
|
75
|
16/1
|
40
|
|||
|
100
|
25/1
|
63
|
|||
|
150，200
|
31.5/1
|
80
|
|||
|
300，400
|
31.5/2
|
||||
|
600
|
31.5/3
|
||||
|
750
|
0.2/5P10
0.5/5P10
0.2/5P20
0.5/5P20
0.2/0.5/5P10
0.2/0.5/5P20
0.2/5P10/5P20
0.5/5P10/5P20
|
30/50
50/50
30/25
50/25
30/30/30
30/30/15
30/30/15
30/30/15
|
31.5/4
|
80
|
|
|
800
|
|||||
|
1000
|
|||||
|
1250
|
|||||
|
1500
|
|||||
|
2000
|
31.5/4
|
130
|
|||
|
2500
|
|||||
|
3000
|
|||||
|
3150
|
|||||
|
LZZBJ9-35
|
20
|
0.2/5P10
0.5/5P10
0.2/5P20
0.5/5P20
0.2/0.5/5P10
0.2/0.5/5P20
0.2/5P10/5P20
0.5/5P10/5P20
|
20/50
30/50
20/25
30/25
20/30/30
20/30/15
20/30/15
30/30/15
|
6/1
|
15
|
|
30，40
|
7/1
|
17.5
|
|||
|
50
|
12/1
|
30
|
|||
|
75
|
16/1
|
40
|
|||
|
100
|
25/1
|
63
|
|||
|
150，200
|
31.5/1
|
80
|
|||
|
300，400
|
31.5/2
|
||||
|
600
|
31.5/3
|
||||
|
750
|
0.2/5P10
0.5/5P10
0.2/5P20
0.5/5P20
0.2/0.5/5P10
0.2/0.5/5P20
0.2/5P10/5P20
0.5/5P10/5P20
|
30/50
50/50
30/25
50/25
30/30/30
30/30/15
30/30/15
30/30/15
|
31.5/4
|
80
|
|
|
800
|
|||||
|
1000
|
|||||
|
1250
|
|||||
|
1500
|
|||||
|
2000
|
31.5/4
|
130
|
|||
|
2500
|
|||||
|
3000
|
|||||
|
3150
|
六、保護級準確限值系數與二次負荷關系曲線見圖
.jpg)

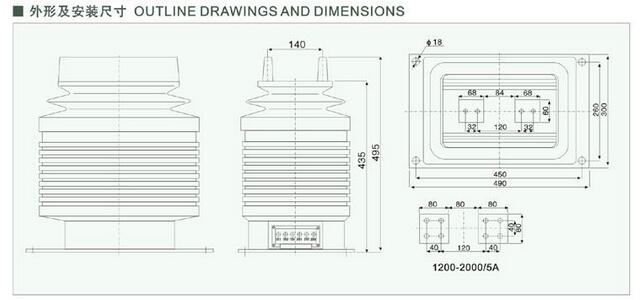

七、LZZBJ9-35電流互感器外形尺寸
八、LZZBJ9-35D電流互感器

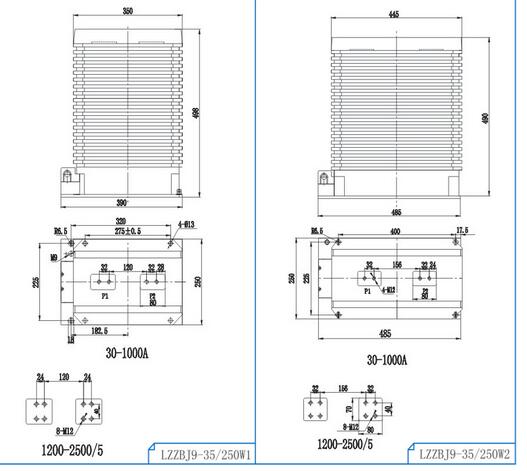

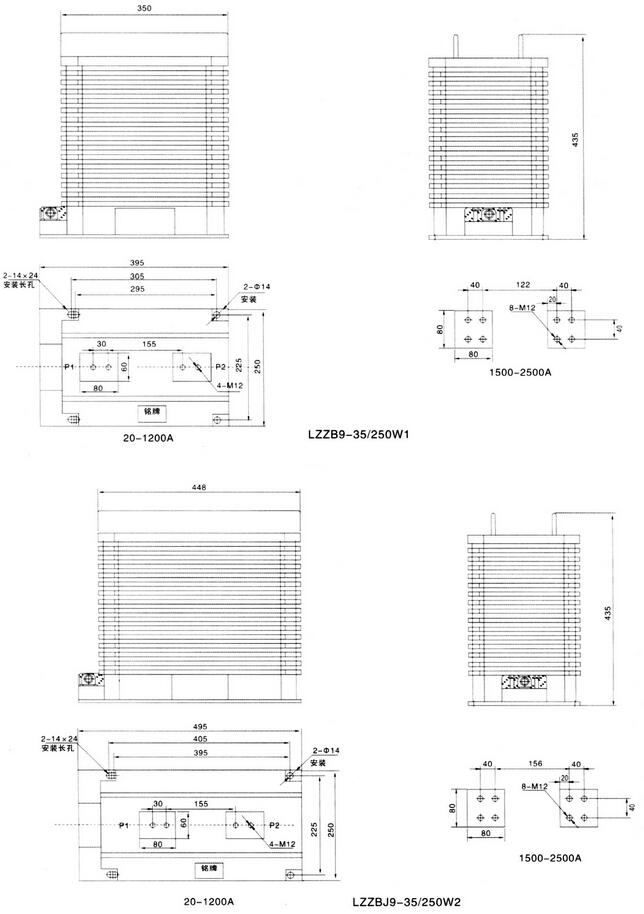

九、LZZBJ9-35/250W1, LZZB9-35/250W2電流互感器

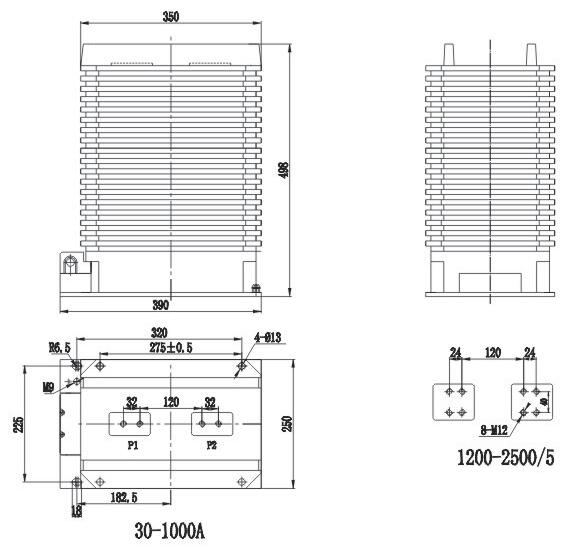

十、 LZZBJ9-35C電流互感器
